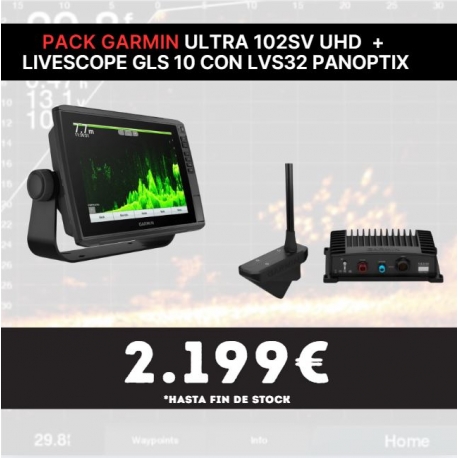

Pack EchoMAP Ultra 102sv + LiveScope GLS 10 con LVS32 Panoptix

Garmin ECHOMAP Ultra 102sv + Panoptix Livescope Plus GLS10 - LVS32

Garmin ECHOMAP Ultra 102sv Sonda GPS Plotter pantalla WXGA táctil asistida por teclas de 10" pulgadas de 1280 x 800 píxeles con GPS interno, permite trabajar con  transductores con sonda de exploración ClearVü y SideVü ultra alta definición y sonda tradicional CHIRP,  compatible con NMEA 2000® y NMEA 0183, sensor de rumbo SteadyCast, audio FUSION-Link y datos del motor.

Sonda GPS Plotter Garmin Serie ECHOMAP Ultra

• Los modelos son de 10” y 12” son táctiles asistidos por teclas.
• Opción con el transductor GT56 (sv) por los lados de tu embarcación y CHIRP Alto de HAZ Ancho. ( no incluido )
• Compatibles con Panoptix y Panoptix LiveScope con el transductor LVS12 sin necesidad de caja negra.
• Comparte en red tus dispositivos solo con los modelos de 7” y 9” puedes compartir información con otras ECHOMAP Plus, ECHOMAP UHD y ECHOMAP Ultra como datos de sonda, puntos de referencia, rutas y cartas náuticas.
• Compatible con cartas y mapas avanzados BlueChart® g3 Vision® HD para disfrutar de la navegación con Garmin.
• Compatible red NMEA 2000® y NMEA 0183 para piloto automático, sensor de rumbo SteadyCastTM, sistemas de audio FUSION-LinkTM y datos del motor.
• Soporte de desmontaje rápido para una fácil y rápida extracción de la pantalla.
• Controla el motor eléctrico Force
• Navega por donde quieras con la cartografía náutica compatible BlueChart G3

SONDA Y TRANSDUCTORES

En los modelos de Garmin ECHOMAP Ultra 102sv” y Garmin ECHOMAP Ultra 122sv” puedes escoger


 PANOPTIX

Los modelos de ECHOMAP Ultra de 10” y 12” son compatibles con la sonda Panoptix LiveScope compatible con el transductor LVS12 (sin necesidad de caja negra):

• Ofrece vistas de la sonda de exploración en tiempo real de 30 grados hacia delante y hacia abajo sin necesidad de realizar ajustes manualmente.
• La vista muestra estructuras y peces en tiempo real a una distancia de hasta 60m de la embarcación hacia adelante o hacia abajo.
• Incluye sistema de referencia de actitud y rumbo (AHRS)
• Incluye soporte para motor eléctrico de arrastre y para espejo de popa

También son compatibles con toda la gama de sistemas de sonda de exploración Panoptix™ y Panoptix LiveScope que te ofrece la posibilidad de ver todo lo que rodea a tu embarcación en tiempo real.

Navega con facilidad - Garmin BLUECHART® G3 VISION®

Las cartas náuticas Garmin Bluechart G3 compatible con todas las versiones vienen con un mapa base mundial preinstalado y son compatibles con las cartas náuticas BlueChart g3 y g3 Vision con AutoRuta que incluyen lo mejor de Garmin y Navionics.

• Experimenta una cobertura con detalles incomparables en el agua con el contenido más completo.
• Contenido mejorado gracias a la tecnología Garmin y Navionics® para productos cartográficos de calidad superior.
• BlueChart g3 y g3 Vision con función AutoRuta: calcula la mejor ruta de navegación.

Aplicación QuickdrawContours

• Crea al instante mapas de pesca personalizados en la pantalla mientras pescas, con contornos cada 30 centímetro
• Ajústalos para adaptarlos a tus necesidades.
• Los mapas son tuyos. Guarda los datos para ti o compártelos con la comunidad Quickdrawde Garmin Connect™, la comunidad virtual de Garmin para mapas batimétricos.

CONECTIVIDAD  NMEA 0183/2000 -  ACTIVE CAPTAIN

Con Garmin ECHOMAP UHD y Ultra por NMEA 0183/2000 accede a pilotos automáticos, conmutación digital, previsión meteorológica, sistema de audio FUSION-Link™, contenido multimedia, VHF, AIS y mucho más en una única pantalla.

Con ACTIVECAPTAIN de Garmin nos permite la vinculación completa desde la aplicación móvil gratuita para acceder a la función OneChart™, notificaciones inteligentes, actualizaciones de software, datos de la comunidad Quickdraw™ de Garmin y muchas mas funciones.

• OneChart: Accede a nuevos mapas y cartas además de actualizaciones desde tu plotter o teléfono móvil.
• Transferencia de datos: Transfiere datos de tu plotter a tu aplicación ActiveCaptainy compártelos.
• Actualizaciones de Software: Actualiza el software de tus equipos mediante la conexión WI-FI®y tu smartphone
• Comunidad Quickdraw: Accede a contenido de la comunidad Garmin Quickdraw™Contours
• Comunidad ActiveCaptain: Interactúa con otros y accede a información actualizada de la comunidad
• Notificaciones Inteligentes

Especificaciones Garmin ECHOMAP Ultra 102sv:

• Tamaño de la pantalla: 10 pulgadas
• Dimensiones de la unidad:295 x 195 x 98 mm
• Tamaño de la pantalla: 21,7 cm x 13,6 cm; 10" en diagonal
• Peso: 1,0 kg
• Consumo:18W
• Resolución de pantalla: WXGA - 1280x800
• Mapas precargados: Mapa base mundial
• Conectividad Onehelm: Sí
• Quickdraw Contours: Sí
• Compatible Sondas Panoptix y Panoptix LiveScope: Si
• Receptor interno 10 Hz GPS/GLONASS: Sí
• Sonda Tradicional (50/77/83/200 kHz): Sí
• CHIRP ClearVü (260/455/800 kHz): Sí
• CHIRP SideVü (260/455/800 kHz): Sí
• Compatible NMEA 2000: Sí
• Salida vídeo HDMI: No
• Acepta tarjeta de datos: 2 tarjeta SD; MAX 32GB
• Conexiones: NMEA 2000®: 1 puerto, NMEA 0183: 1 entrada, 1 salida, Puertos Garmin Marine Network: 2 puertos, Sonda: 1 x 12 pines y 1 x Panoptix LVS12 transductor 1 x 4 pines de potencia / datos.

En la caja Garmin ECHOMAP Ultra 102sv incluye:

• Garmin EchoMAP Ultra 102sv con mapa base mundial
• Cable alimentacion/datos
• Cable adaptador para transductor de 8 pines a sonda de 12 pines
• Soporte inclinable/giratorio con soporte de sujeción de desmontaje rápido
• Soporte para montaje empotrado
• Kit de montaje empotrado con junta
• Tapa de protección
• Documentación

Garmin Sistema Panoptix LiveScope Plus - GLS 10 + Transductor LVS34

MEJORANDO AÚN MÁS LO MEJOR

El sistema LiveScope Plus, lo último en tecnología LiveScope, ofrece una resolución mejorada, reducción de ruido, imágenes más nítidas y una mejor separación de objetivos.

IMAGENES EN TIEMPO REAL

La sonda garantiza la máxima precisión en tus imágenes en tiempo real.

GAMAS DE COLORES INTENSOS

Tendremos para eligir entre siete colores vivos, como Aqua, Caribbean y Lava, entre otros, para definir al máximo el nivel de contraste y claridad de los peces y las estructuras.

VISIÓN NÍTIDA

Ve exactamente lo que necesitas ver, con menos ruido, gran nitidez y menos artefactos de la sonda que afectan a la imagen de las estructuras y bancos de peces.

ESTABILIZACIÓN DE LA IMAGEN

Posee un sistema de estabilización integrado que mantiene fija la imagen de la sonda en tu plotter compatible, incluso en malas condiciones marítimas.

MODO HACIA DELANTE

Observaremos en todo momento lo que ocurre en tiempo real por delante de nuestra embarcación.

MODO HACIA ABAJO

Visualiza y observa toda la actividad de lo que ocurre, en directo, bajo la embarcación.

MODO PERSPECTIVA

Con este modo, obtendremos un panorama de nuestra perspectiva sobre el agua para ver lo que ocurre bajo de nuestra embarcación.

El Motor eléctrico Force silencioso, potente y eficiente.

Con el plotter/sonda ECHOMAP Ultra 122sv obtendremos imágenes definidas en la pantalla legible a La Luz del sol.

Características Principales Garmin Sistema Panoptix LiveScope Plus - GLS 10 + Transductor LVS34:

• Disfruta de imágenes con alta nitidez gracias a las mejoras en la claridad de la pantalla, la sensibilidad del transductor y la separación de objetos.
• Explora el entorno con imágenes más definidas y con menos ruido y menos artefactos de la sonda.
• Actualiza la caja negra del sistema LiveScope (módulo de sonda GLS 10) con un nuevo transductor.
• Obtén el máximo contraste y claridad en tus imágenes con paletas de colores vivos.
• No te pierdas nada con los modos hacia delante, hacia abajo y perspectiva.
• Diseñados para durar en cualquier estación del año

Características Técnicas Garmin Sistema Panoptix LiveScope Plus - GLS 10 + Transductor LVS34:

• Alimentación (margen): 10 - 32 V
• Consumo eléctrico: 21W
• Número de pines transductor: 21 pines
• Longitud del cable del transductor: 6,1 metros
• Ancho de haz: 20° x 135°
• Profundidad máxima: Hacia abajo y hacia delante: 61 metros
• Frecuencia: 530 - 1,100 kHz
• Tipo sonda: Live
• Clasificación del agua: IPX7
• Dimensiones Transductor LVS34: 137 x 97 x 46 mm
• Dimensiones GLS 10: 245 x 149 x 65 mm
• Peso Transductor LVS34: 0,9 Kg
• Peso GLS 10: 2 Kg
• Marca: Fusion

Diagrama de instalación:

Diferencias entre Livescope XR (LVS62XR), Livescope Plus (LVS34) y Livescope (LVS32)

Incluye Garmin Sistema Panoptix LiveScope Plus - GLS 10 + Transductor LVS32:

• LiveScope GLS 10 sonar black box
• Transductor Panoptix LVS34
• Soporte con perspectiva
• Soporte para tambor de motor eléctrico de arrastre
• Soporte para el eje
• Cable de alimentación
• Cable para red Garmin de 2 metros (conector pequeño)
• Cable adaptador de red
• Documentación
